Descripción
Las series TL están diseñadas de manera que las hojas traseras se muevan a la mitad de la velocidad que las hojas delanteras. Con este movimiento coordinado y sigiloso, ambas hojas delanteras y traseras se abren del todo simultáneamente y le brindan una apertura de hasta 2/3 del ancho instalado. El mecanismo telescópico de la serie TL está diseñado y fabricado de manera que ofrece un rendimiento excepcional en lugares con mucho tráfico peatonal. Al haber pasado la prueba de un millón de ciclos, este mecanismo es absolutamente adecuado para puertas de salidas de emergencia.
| Estándares | TL240ES |
| DIN18650 | |
| EN16005 | |
| EN60335 | |
| EN ISO 13849 | |
| Directiva de bajo voltaje de la UE | |
| Directiva EMC de la UE | |
| ISO 9001 | |
| Aprobado por TÜV | |
| Conformidad CE | |
| 1 000 000 ciclos prueba de durabilidad | |
| Datos técnicos | |
| Ancho de apertura – panel doble | 800 – 2000mm |
| Ancho de apertura – panel cuatro | 1000 – 3000mm |
| Peso máximo de hoja – panel doble | 2 x 150kg |
| Peso máximo de hoja – panel cuatro | 4 x 100kg |

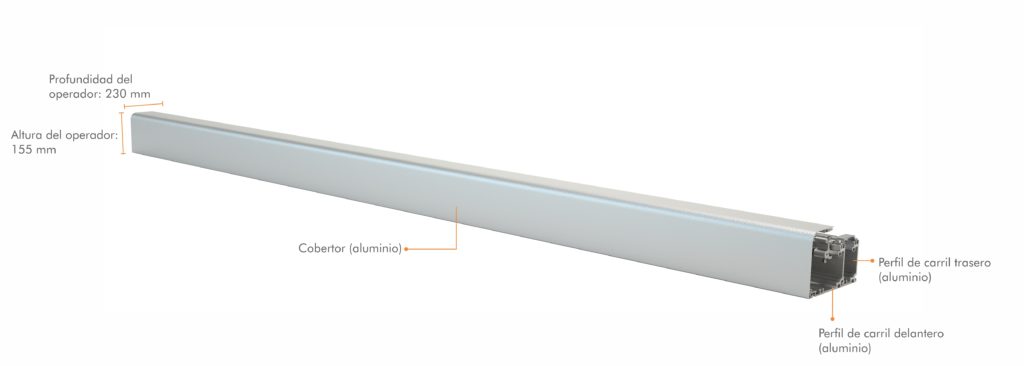

| Altura del operador | 155mm |
| Profundidad del operador | 160mm |
| Velocidad de apertura | Variable hasta 1.1 m/s
(Hojas cuatro) |
| Velocidad de cierre | Variable hasta 1.1 m/s
(Hojas cuatro) |
| Tiempo de espera en abierto | 0 – 30s |
| Temperatura ambiente | -15 to +50°C |
| Clasificación de protección | IP20 |
| Kit del operador hecho en Alemania 100 % | |
| Origen de la unidad del control | Alemán fabricado por Leesys |
| Origen del motorreductor | Alemán |
| Perfil de rodadura | De acero inoxidable o aluminio |
| Perfil de goma antirruido | |
| Potencia del motorreductor | 100W |

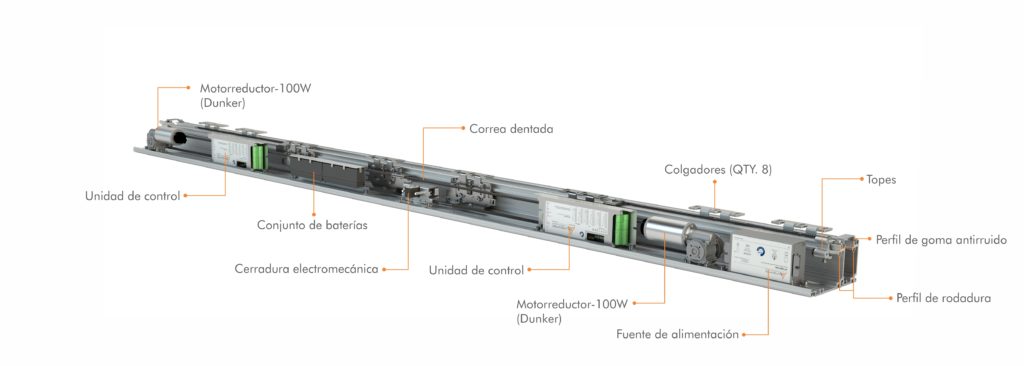

| Segundo motor para apertura de emergencia | |
| Utiliza dos motores y dos unidades de control para una apertura de emergencia segura y una operación de duración doble | |
| Número de colgadores por hoja | 2 |
| Fuente de alimentación externa protegida | |
| Potencia de la fuente de alimentación | 230V/33V,50VA(Peak 120VA) |
| Batería de reserva para apertura de emergencia | |
| Posibilidad de usar sensores de seguridad con señal de prueba | |
| Salida de 24V DC para accesorios externos | |
| Bloqueo por motor | |
| Monitoreo de bloqueo | |
| Posibilidad de usar más software y hardware a través del sistema DEAP (opcional) |
|
| Visualización de los errores con códigos de error (con llave digital) | |
| Salida programable (opcional) | |
| Entrada programable (opcional) | |
| Posibilidad de usar selector mecánico de posiciones | |
| Posibilidad de usar llave digital | |
| Posibilidad de usar bloqueo electromecánico | |
| Posibilidad de usar bloqueo de seguridad HSML | |
| Posibilidad de usar batería | |
| Número máximo de ciclos de operación con batería de emergencia (2,2 Ah) | 400 |
| Número máximo de ciclos de operación con batería de emergencia (7,2 Ah) | 1000 |
| Perfilería | |
| Perfilería THB con rotura de puente térmico | — |
| TBS con puente de rotura térmica | — |
| UTS | — |
| Saturn | — |
| Pinza todo vidrio | — |
