Описание

Конструкция серии TL позволяет задним створкам двигаться вдвое медленнее передних створок. Благодаря такому малозаметному скоординированному движению как передние, так и задние створки достигают точки полного раскрытия одновременно и обеспечивают Вам открытие до 2/3 установленной ширины. Конструкция и изготовление телескопического механизма серии TL позволяет с легкостью обеспечивать блестящую работу в местах с высокой проходимостью. Пройдя испытание при одном миллионе циклических нагрузок, данный механизм считается безусловно подходящим для аварийных выходов.

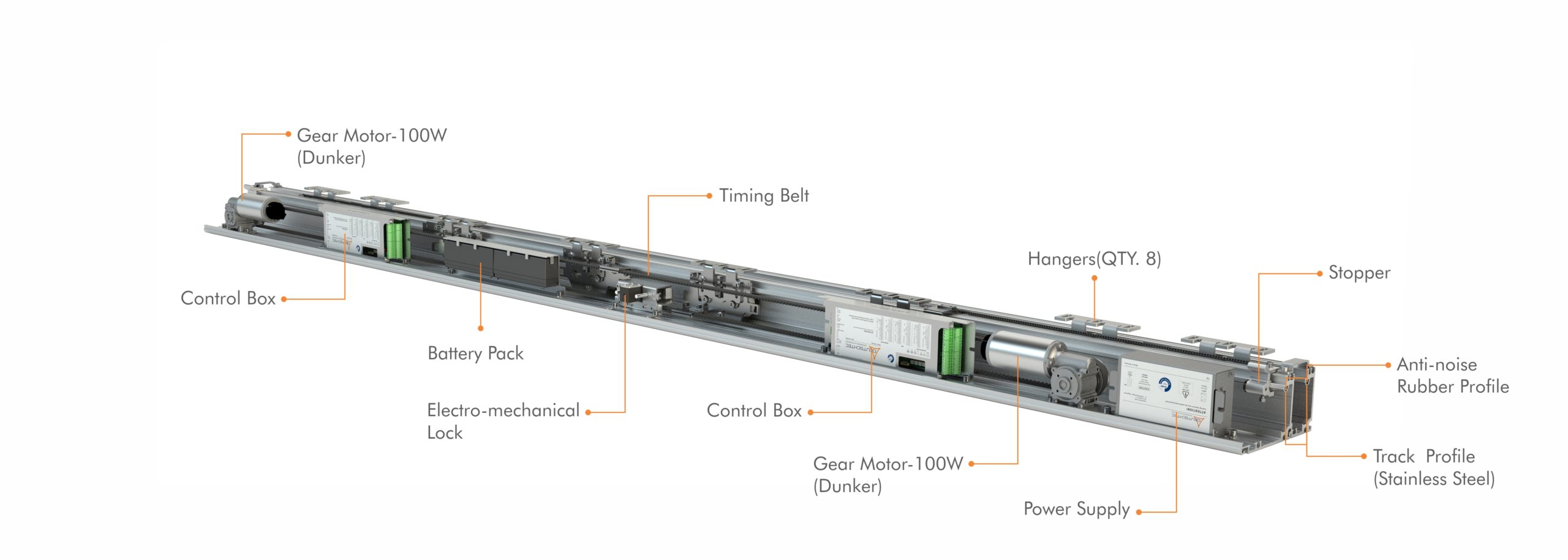

Увеличить изображение
Стандарты TL240ES
DIN18650
EN16005
EN60335
EN ISO 13849
Директивы ЕС по низковольтному электрооборудованию
Директивы ЕС по электромагнитной совместимости
ISO 9001
Утверждено TÜV
Соответствие стандартам качества и безопасности Европейского союза
Испытание на долговечность — 1 000 000 циклов
Технические характеристики
Ширина открытия — две створки 900 — 3000mm
Ширина открытия — четырех створки 1800 — 4000mm
Максимальный вес створки, двустворчатые 2 x 150kg
Максимальный вес створки, четырех 4 x 100kg

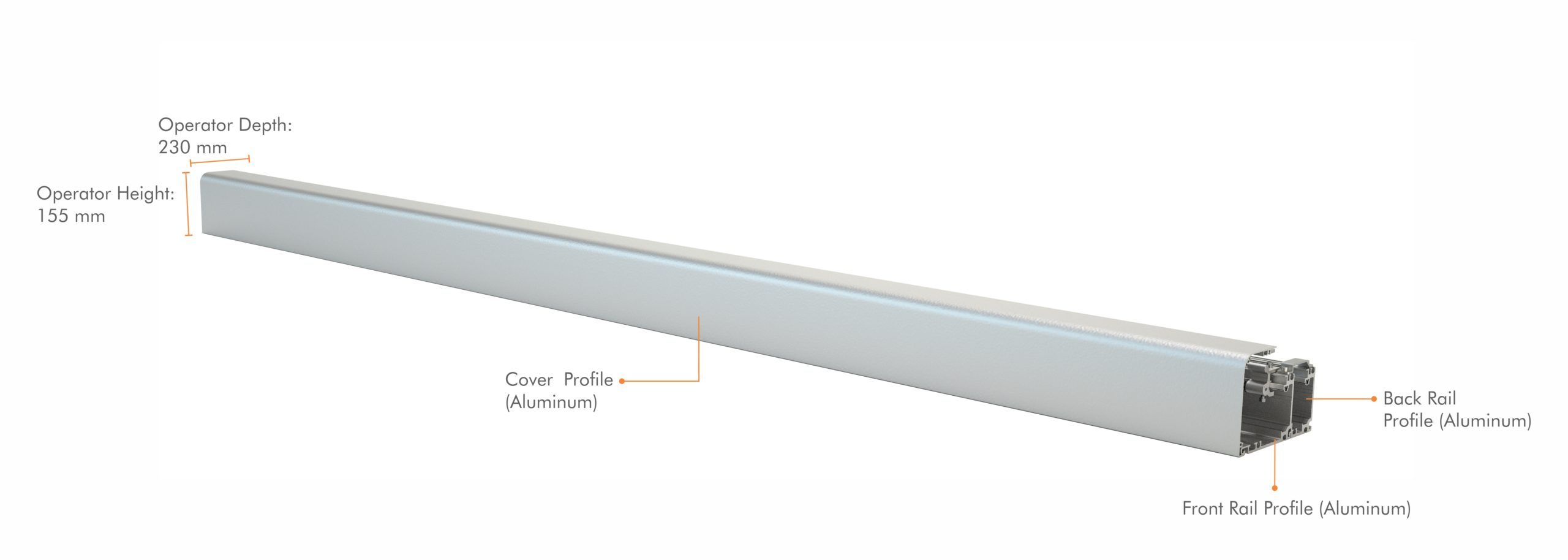

Рабочая высота 155mm
Рабочая глубина 226mm
Скорость открытия Переменная до 1.1 м /с (четырех створки)
Скорость закрытия Переменная до 1.1 м /с (четырех створки)
Время в открытом положении 0 — 30s
Температура окружающей среды -15 to +50°C
Класс защиты IP20
Комплект управления 100% немецкого производства
Блок управления изготовлен: Германия, Leesys
Мотор-редуктор изготовлен: Германия, Dunkermotoren
Профиль направляющей Нержавеющая сталь или алюминий
Шумозаглушающий резиновый профиль
Мощность мотора-редуктора 100W
Двойной мотор-редуктор и комплект блока управления для ведущего и ведомого двигателя
Количество подвесок на створку 2
внешний защищенный источник электропитания
Мощность источника электропитания 230V/28V,240VA
резервная батарея для аварийного открытия
возможность использования датчиков безопасности с проверочным сигналом
выход 24 В пост. тока для внешнего оборудования
электрический замок
мониторинг закрытия
возможность использования дополнительных опция программного и аппаратного обеспечения при помощи устройства DEAP (дополнительно)
считываемый накопитель неисправностей с кодами ошибок (с цифровым переключателем программ)
программируемый выход (дополнительно)
программируемый вход (дополнительно)
Возможность использования механического ключа
Возможность использования цифрового переключателя программ
Возможность электромеханической блокировки
Возможность использования батареи
максимальное количество рабочих циклов с резервной батареей 2,2 Ач 400
максимальное количество рабочих циклов с резервной батареей 7,2 Ач 1000
Рамы
Термостойкость THB
Термостойкость TBS
UTS
Saturn
Без рамы
