Descripción

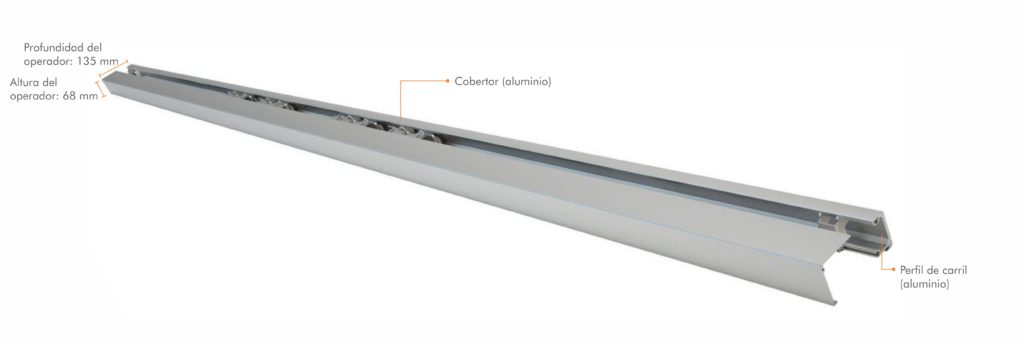

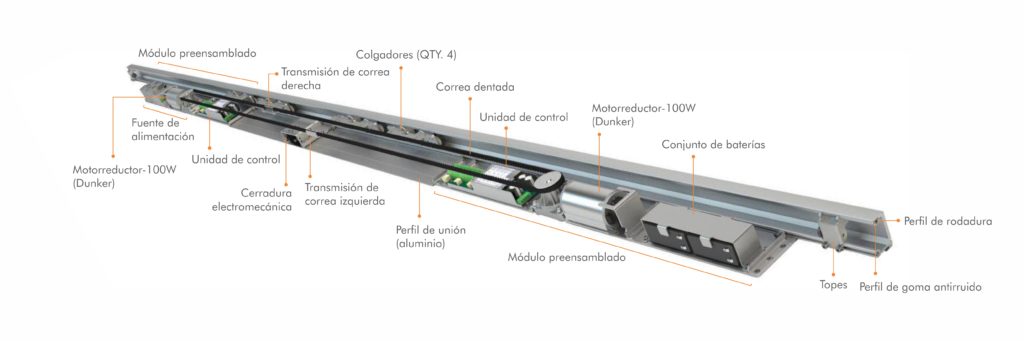

Deutschtec Airdrive68NG/FR es su solución definitiva para contar con los mayores niveles de seguridad en las rutas de escape. Este sistema acciona las puertas mediante un motorreductor y controlador (esclavo) para los ciclos de apertura y otro motorreductor y controlador (maestro) para los ciclos de cierre. Dicha función duplica su tiempo de vida y un funcionamiento silencioso. En casos de emergencia, ambos conjuntos pueden abrir la puerta.
![](https://deutschtec.de/wp-content/uploads/2021/01/Airdrive68FR-Upper-cover.ES_.01.17082019-scaled.jpg)
![](https://deutschtec.de/wp-content/uploads/2021/01/Airdrive68FR-Without-cover.ES_.01.17082019-scaled.jpg)
Estándares | Airdrive68NG/FR |
DIN18650 | |
EN16005 | |
EN60335 | |
EN ISO 13849 | |
Directiva de bajo voltaje de la UE | |
Directiva EMC de la UE | |
ISO 9001 | |
Aprobado por TÜV | En proceso |
Conformidad CE | |
1 000 000 ciclos prueba de durabilidad | |
Datos técnicos | |
Ancho de apertura – panel simple | 800 – 2000mm |
Ancho de apertura – panel doble | 1000 – 3000mm |
Peso máximo de hoja – panel simple | 150 kg |
Peso máximo de hoja – panel doble | 2 x 130 kg |
Altura del operador | 68 mm |
Profundidad del operador | 135 mm |
Velocidad de apertura | Variable hasta 0.9 m/s
(Hojas dobles) |
Velocidad de cierre | Variable hasta 0.9 m/s
(Hojas dobles) |
Tiempo de espera en abierto | 0 – 30s |
Temperatura ambiente | -15 to +50°C |
Clasificación de protección | IP20 |
Kit del operador hecho en Alemania 100 % | |
Origen de la unidad del control | Alemán |
Origen del motorreductor | Alemán |
Perfil de rodadura | De acero inoxidable |
Perfil de goma antirruido | |
Potencia del motorreductor | 100W |
Segundo motor para apertura de emergencia | |
Utiliza dos motores y dos unidades de control para una apertura de emergencia segura y una operación de duración doble | |
Número de colgadores por hoja | 2 |
Fuente de alimentación externa protegida | |
Potencia de la fuente de alimentación | 230V/130 VA |
Batería de reserva para apertura de emergencia | |
Posibilidad de usar sensores de seguridad con señal de prueba | |
Salida de 24V DC para accesorios externos | |
Bloqueo por motor | |
Monitoreo de bloqueo | |
Posibilidad de usar más software y hardware a través del sistema DEAP (opcional) |
|
Visualización de los errores con códigos de error (con llave digital) | |
Salida programable (opcional) | |
Entrada programable (opcional) | |
Posibilidad de usar selector mecánico de posiciones | |
Posibilidad de usar llave digital | |
Posibilidad de usar bloqueo electromecánico | |
Posibilidad de usar bloqueo de seguridad HSML | — |
Posibilidad de usar batería | — |
Número máximo de ciclos de operación con batería de emergencia (2,2 Ah) | — |
Número máximo de ciclos de operación con batería de emergencia (7,2 Ah) | — |
Perfilería | |
TBS con puente de rotura térmica | |
UTS | |
Saturn | |
Pinza todo vidrio | |
THB | — |
