Descrição
Apesar de possuir um motor de 100W e manusear um peso de 130kg para cada folha, este fabuloso operador tem uma altura de operador absolutamente baixa e uma profundidade inacreditavelmente baixa. É verdadeiramente a melhor escolha para arquitetos exigentes e profissionais que desejam criar beleza pura.
Padrões | Airdrive68NG |
DIN18650 | |
EN16005 | |
EN60335 | |
EN ISO 13849 | |
UE diretrizes de baixa voltagem | |
UE diretrizes EMC | |
ISO 9001 | |
Aprovação TÜV | Em processo |
Conformidade CE | |
Teste de durabilidade de 1.000.000 de ciclos | |
Informações técnicas | |
Largura de abertura – painel único | 800 – 2000mm |
Largura de abertura – painel duplo | 1000 – 3000mm |
Peso máximo das folhas, simples | 1 x 150 kg |
Peso máximo das folhas, duplo | 2 x 135kg |

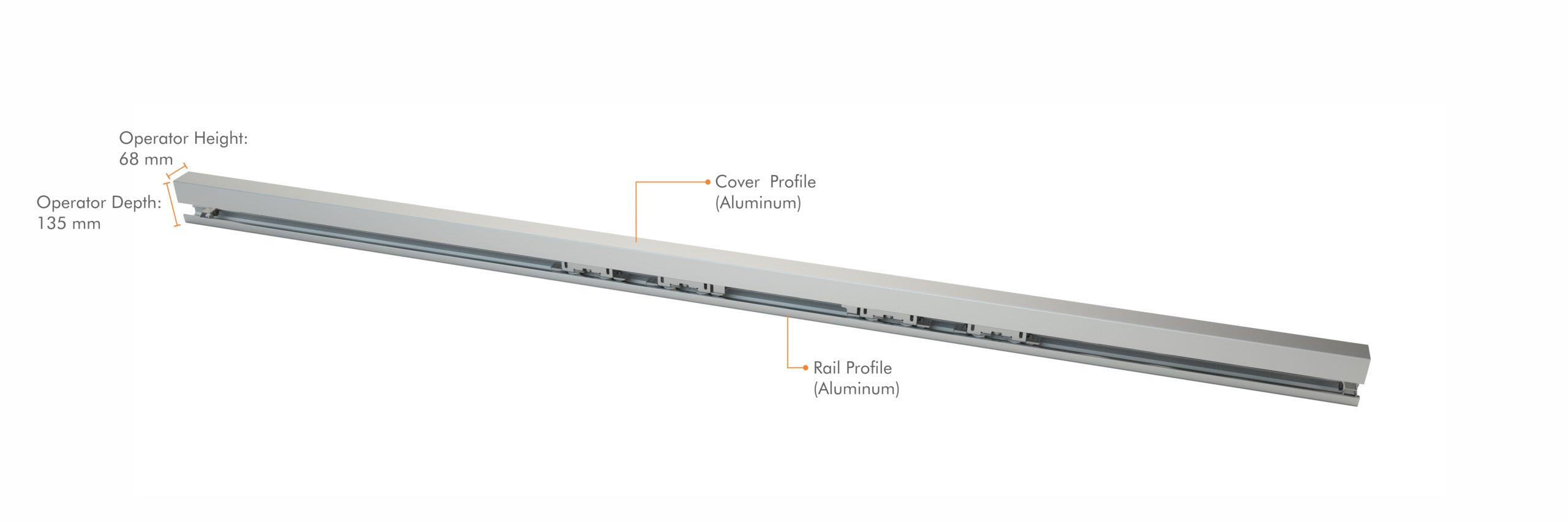

Altura do operador | 68 mm |
Profundidade do operador | 135 mm |
Velocidade de fechamento | Variável até 0,9 m/s(Folhas duplas) |
Velocidade de fechamento | Variável até 0,9 m/s(Folhas duplas) |
Tempo de abertura fixa | 0 – 30s |
Temperatura ambiente | -15 to +50°C |
Classe de proteção | IP20 |
Kit do operador 100% alemão | |
Origem da unidade de controle | Alemão |
Origem do motor de engrenagens | Alemão |
Perfil do trilho | Aço inox |
Perfil anti-ruído de borracha | |
Potência do motor de engrenagens | 100W |
Segundo motor para abertura de emergência | — |
Conjunto de motor duplo e unidade de controle para mestre e escravo | — |
Nº de hangar por folha | 2 |
alimentação elétrica protegida externa | |
Fonte de energia | 230V/130 VA |
bateria reserva para abertura de emergência | — |
Possibilidade de usar sensores de segurança com sinal de teste | |
Saída 24V DC para acessórios externos | |
Trava de energia | |
Fechadura | |
possibilidade de usar mais opções de software e hardware usando o dispositivo DEAP (opcional) | |
memória de erros de leitura com códigos de erro (com interruptor de programa digital) | |
saída programável (opcional) | |
entrada programável (opcional) | |
Possibilidade de utilizar interruptor de chave manual(opcional) | |
Possibilidade de utilizar o interruptor de programa Digital (opcional) | |
Possibilidade de utilizar fechadura eletromecânica (opcional) | |
Possibilidade de usar a fechadura HSML | — |
ciclos máximos de operação com 2.2 Ah bateria reserva (opcional) |
400 |
ciclos máximos de operação com bateria de reserva de 7,2 Ah (opcional) | — |
Perfil | |
Barreira térmica TBS | |
UTS | |
Saturn | |
Vidro completo | |
THB | — |
