شرح

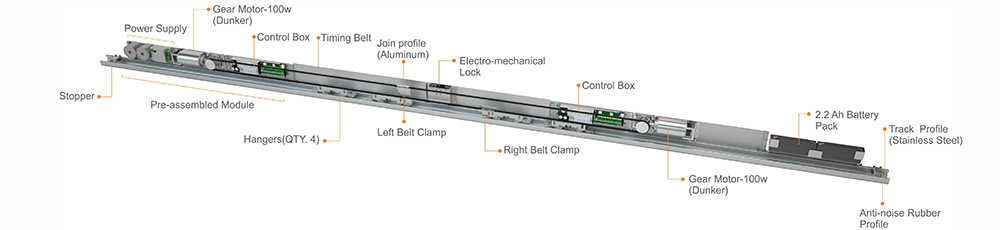

درب Airdrive68NG / FR راه حل نهایی شما برای داشتن بالاترین سطوح ایمنی در مسیرهای فرار است.این سیستمها با یک موتور وکنترلر (Slave) ویژه چرخه بازشو و یک موتور و کنترلر(Master) مخصوص چرخه بسته شونده ، در را میراند. چنین عملکردی بیش از دوبرابر طول عمرسیستم و عملکرد بی صدا را تضمین می کند. در موارد اضطراری، هر دو مجموعه می توانند درب را باز کنند.

مشاهده در اندازه بزرگتر
استانداردها Airdrive68NG/FR
DIN18650
EN16005
EN60335
EN ISO 13849
دستورالعمل ولتاژ پایین اتحادیه اروپا
دستورالعمل EMC اتحادیه اروپا
ISO 9001
تایید شده توسط TÜV در حال تکمیل
مطابق CE
آزمون دوام 1.000.000 چرخه
اطلاعات فنی
طول باز شو-تک پنل 800 – 2000mm
طول باز شو-دو پنل 1000 – 3000mm
حداکثر وزن تک پنل 150 kg
حداکثر وزن دو پنل 2 x 135 kg

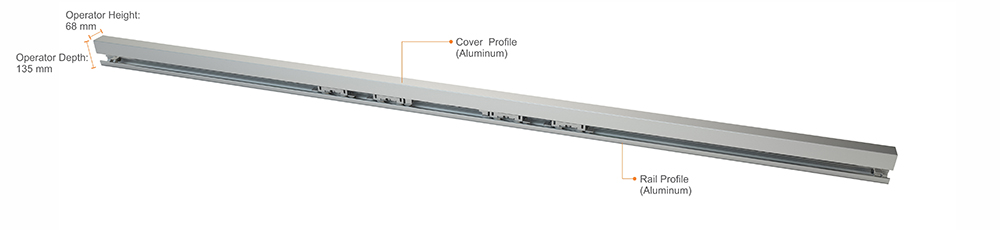

ارتفاع اپراتور 68 mm
عمق اپراتور 135 mm
سرعت بازشو متغیر تا 0.9 متر بر ثانیه

(دو لنگه)

سرعت بسته شدن متغیر تا 0.9 متر بر ثانیه

(دو لنگه)

زمان باز ماندن 0 – 30s
دمای محیط -15 to +50°C
طبقه بندی حفاظتی IP20
اپراتور 100% آلمانی
اصالت واحد کنترل آلمانی
اصالت موتور دانکر آلمان
پروفیل مقطع استیل ضد زنگ
لاستیک ضد صدا
توان موتور 100W
موتور دوم برای باز شدن در مواقع اضطراری
استفاده از دو موتور و دو واحد کنترل به منظور باز کردن ایمن در شرایط اورژانسی و دوبرابر کردن عمر مفید
تعداد هنگرها به ازای هر پنل 2
منبع تغذیه حفاظت شده
توان منبع تغذیه 230V/24V,130 VA
باتری پشتیبان برای باز شدن اضطراری
امکان استفاده از سنسورهای ایمنی با سیگنال تست
خروجی DC 24V برای لوازم جانبی خارجی
قفل شدن برنامه ریزی شده موتور
نظارت بر عملکرد قفل
امکان استفاده از نرم افزار و گزینه های سخت افزاری بیشتر با استفاده از دستگاه DEAP) اختیاری(
نمایش خطا همراه با کد خطا (با کلید دیجیتال)
خروجی قابل برنامه ریزی (اختیاری)
ورودی قابل برنامه ریزی (اختیاری)
امکان استفاده از کلید مکانیکی
امکان استفاده از کلید دیجیتال
امکان استفاده از قفل الکترومکانیکی
امکان استفاده از قفل HSML
امکان استفاده از باتری
حداکثر چرخه کار با باتری پشتیبان Ah 2. 2
حداکثر چرخه کار با باتری پشتیبان Ah 7. 2
فریم ها
عایق حرارتی TBS
UTS
Saturn
بدون فریم
THB
